Внутренний противопожарный водопровод (ВПВ)
1.Задание на проектирование (Компания «Омикрон» окажет необходимую помощь Заказчику в составлении Задания на проектирование)
2.Характеристика объекта защиты
- функциональное назначение здания
- этажность здания, наличие подвала, цокольного этажа, чердака
- из каких материалов выполнены стены, перегородки, перекрытия, кровля здания, наличие подвесных потолков)
- наличие на объекте систем противопожарной защиты (пожарная сигнализация, система оповещения, система автоматического пожаротушения, внутренний противопожарный водопровод, система дымоудаления и противодымная вентиляция, противопожарные занавесы и завесы)
- наличие на объекте пассажирских лифтов и инженерного оборудования (вентиляция, кондиционирование и др.)
- сведения о производственных процессах (для производственных объектов)
- сведения о хранящихся веществах и материалах (для складских объектов)
- экспликация помещений, с указанием их площади, а также категории по взрывопожарной и пожарной опасности и класса зон (для производственных и складских помещений)
- обеспеченность объекта системой водоснабжения (расход и давление в системе водоснабжения) и (или) наличие искусственных источников противопожарного водоснабжения
3.Поэтажные планы здания и др. архитектурно-строительные чертежи с геометрическими размерами помещений
4.Место размещения на объекте пожарного поста (помещение с круглосуточным дежурством персонала)
5.Иные документы и сведения, позволяющие выполнить проектирование в соответствии с требованиями действующих нормативных документов
- Обложка
- Титульный лист
Пояснительная записка:
- Титульный лист поянительной записки
- Краткая характеристика объекта защиты
- Обоснование применения систем противопожарной защиты
- Основные проектные решения
- Принцип работы систем противопожарной защиты
- Монтаж оборудования и электропроводок
- Электропитание систем противопожарной защиты (при необходимости)
- Требования к защитному заземлению, занулению
- Основные положения по эксплуатации установки
- Мероприятия по охране труда и технике безопасности
- Экология
Основной комплект рабочих чертежей:
- Титульный лист
- Общие данные
- Структурная схема (аксонометрическая схема)
- Схема подключения (при необходимости)
- Поэтажные планы размещения оборудования
- Кабельный журнал (при необходимости)
Спецификация оборудования и материалов
Расчеты:
- Гидравлический расчет
- Расчет токопотребления (при необходимости)
Проектная документация предоставляется Заказчику в бумажном (два сброшюрованных экземпляра) и электронном виде (формат PDF), чертежи выполняются в цвете.
Комплектация пожарного крана внутреннего противопожарного водопровода
Внутренний противопожарный водопровод (ВПВ) это совокупность трубопроводов и технических средств, обеспечивающих подачу воды к пожарным кранам.
Пожарный кран (ПК) это комплект, состоящий из клапана, установленного на внутреннем противопожарном водопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным пожарным стволом.
Пожарные краны и средства обеспечения их использования относятся к первичным средствам пожаротушения и предназначены для использования работниками организаций, личным составом подразделений пожарной охраны и иными лицами в целях борьбы с пожарами.
Пожарные краны внутреннего противопожарного водопровода размещаются в пожарных шкафах и снабжены пожарным рукавом и пожарным стволом.
Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение определяется в соответствии со Сводом правил СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности».
Характеристики внутреннего противопожарного водопровода
Внутренние пожарные краны устанавливаются преимущественно у входов, на площадках отапливаемых лестничных клеток, кроме незадымляемых лестничных клеток, а также в вестибюлях, коридорах, проходах и других наиболее доступных местах. Расположение пожарных кранов не должно мешать эвакуации людей.
В случае недостатка давления воды во внутреннем противопожарном водопроводе предусматривается устройство пожарных насосных установок. Запуск насосных установок может осуществляться вручную дистанционно от кнопок (ручных извещателей), установленных в шкафах пожарных кранов или рядом с ними. При автоматическом пуске пожарных насосов установка кнопок (ручных извещателей) в шкафах пожарных кранов не требуется.

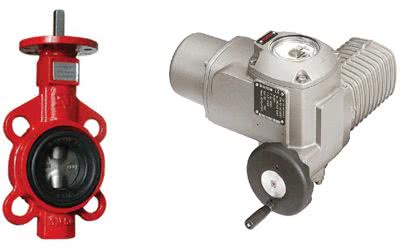

В случае, если водомерный узел здания не обеспечивает пропуск требуемого расхода воды на цели пожаротушения, то предусматривается обводная линия водомера на вводе водопровода. На обводной линии устанавливается электрифицированная задвижка, которая открывается от сигнала аппаратуры управления ВПВ одновременно с сигналом автоматического или дистанционного пуска пожарных насосов. Электрифицированная задвижка может состоять из Затвора дискового поворотного под электропривод (например: ГРАНВЭЛ ЗПВС-FL-3-050-MN-E) и Электропривода (например: AUMA SG04.3).

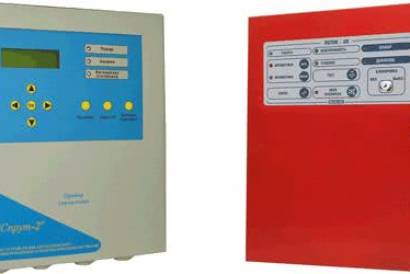

Аппаратура управления внутреннего противопожарного водопровода обеспечивает автоматический, местный и дистанционный пуск насосов; автоматическое включение электроприводов запорной арматуры; автоматический контроль аварийного уровня в резервуаре, в дренажном приямке. Пример приборов управления ВПВ: Спрут-2, Поток-3Н.
При автоматическом и дистанционном включении пожарных насосов происходит одновременная подача светового и звукового сигнала в помещение пожарного поста или другое помещение с круглосуточным пребыванием обслуживающего персонала.
